Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
12 В
|
|
Срок службы
|
7-10 лет
|
| Номинальная емкость (25°С) |
|
20 часовой разряд (3.25 А; 1.75 В/эл)
|
65 Ач
|
|
10 часовой разряд (6.1 А; 1.75 В/эл)
|
61 Ач
|
|
5 часовой разряд (11.2 А; 1.70 В/эл)
|
56 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 25°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
5.8 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-15÷50
|
|
Заряд
|
-10÷50
|
|
Хранение
|
-20÷50
|
|
Макс. разрядный ток (25°С)
|
650 А (5с)
|
| Циклический режим (2.4÷2.5 В/эл) |
|
Температурная компенсация
|
30 мВ/°С
|
| Буферный режим (2.27÷2.3 В/эл) |
|
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Системы безопасности
- Электронные кассовые аппараты
- Электронное тестовое оборудование
- Системы аварийного освещения
- Геофизическое и геодезическое оборудование
Корпус
B
|
Тип клемм
Болт+гайка Ø6мм / Под болт Ø6мм
|
 |
 |
|

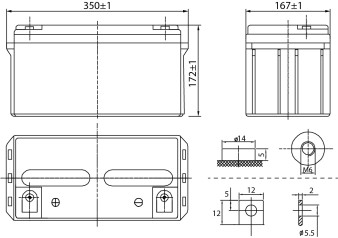

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
217 |
151 |
114 |
68.2 |
40.4 |
18.0 |
11.6 |
6.30 |
3.29 |
| 1.65V |
205 |
143 |
108 |
65.6 |
39.0 |
17.7 |
11.4 |
6.25 |
3.28 |
| 1.70V |
196 |
139 |
107 |
64.4 |
38.6 |
17.4 |
11.2 |
6.20 |
3.27 |
| 1.75V |
180 |
130 |
101 |
62.6 |
37.7 |
16.9 |
11.0 |
6.10 |
3.25 |
| 1.80V |
154 |
117 |
96.0 |
60.5 |
36.7 |
16.4 |
10.7 |
6.00 |
3.16 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
384 |
271 |
208 |
128 |
78.5 |
34.2 |
22.2 |
12.3 |
6.71 |
| 1.65V |
367 |
260 |
199 |
124 |
76.3 |
33.5 |
22.0 |
12.1 |
6.65 |
| 1.70V |
353 |
253 |
197 |
122 |
75.4 |
33.2 |
21.7 |
12.0 |
6.60 |
| 1.75V |
330 |
240 |
190 |
120 |
73.9 |
32.3 |
21.2 |
11.6 |
6.51 |
| 1.80V |
292 |
224 |
185 |
118 |
72.4 |
31.4 |
20.5 |
11.2 |
6.38 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
